CNC veya klasik torna tezgâhında iş parçasının doğru şekilde bağlanması, işleme kalitesini doğrudan etkiler. İş parçasının merkezlenmesi, bağlama güvenliği, salgı miktarı ve parçanın geometrisi gibi faktörler kullanılan torna aynasınınseçimini önemli hale getirir.
Torna aynası seçerken en sık karşılaşılan sorulardan biri ise şudur:

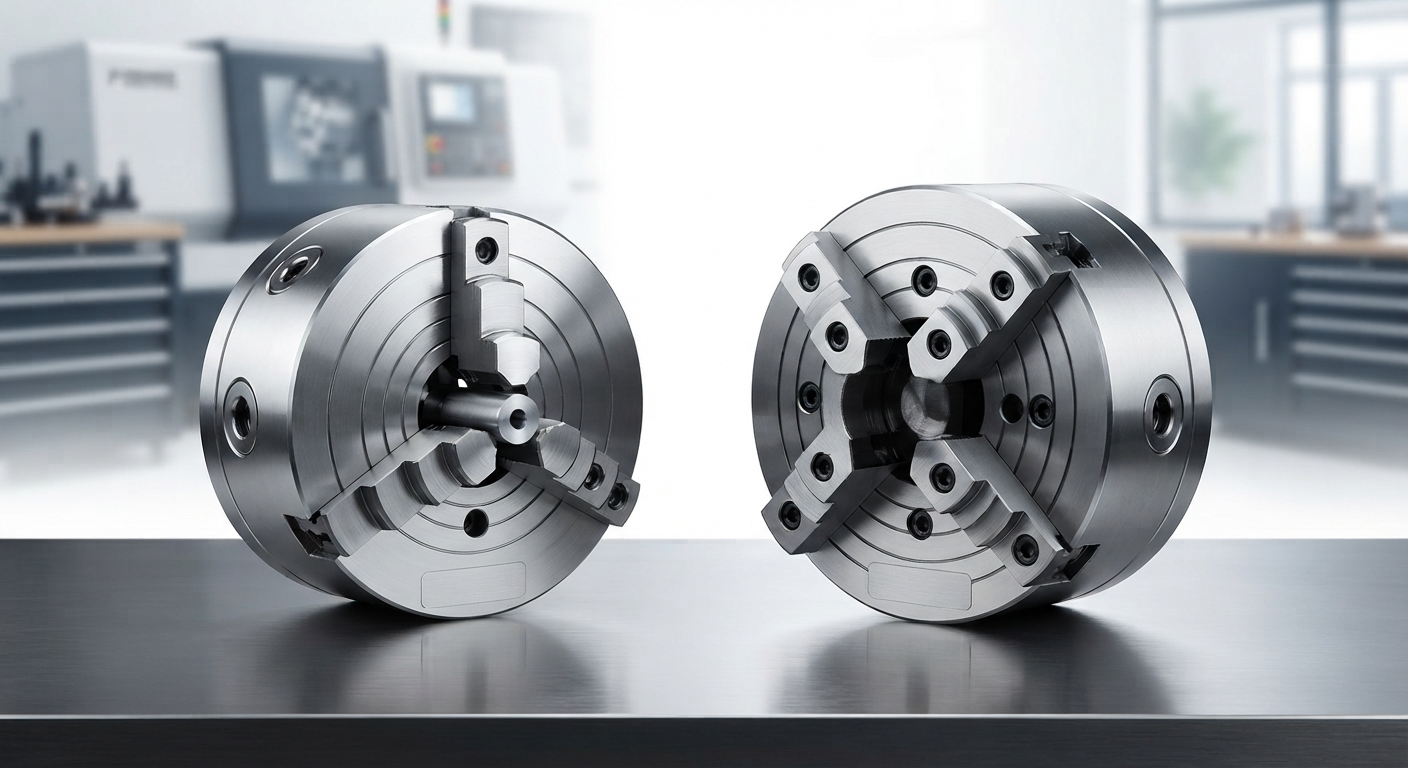

“3 ayaklı torna aynası mı, 4 ayaklı torna aynası mı?”
İki torna aynası arasındaki temel fark yalnızca ayak sayısı değildir. Çenelerin çalışma şekli, parçanın merkezlenmesi, bağlama esnekliği ve kullanılabilecek parça geometrileri açısından önemli farklılıklar bulunur.
Bu nedenle yanlış torna aynası seçimi; işleme sırasında titreşim, salgı, ölçü problemleri ve zaman kaybı gibi sorunlara yol açabilir.
Bu rehberde 3 ayaklı ve 4 ayaklı torna aynası arasındaki farkları, hangi parçalar için hangi aynanın daha uygun olduğunu ve torna aynası satın alırken dikkat edilmesi gereken noktaları ayrıntılı şekilde inceleyeceğiz.
Torna aynası, iş parçasını torna tezgâhına güvenli ve kontrollü şekilde bağlamak için kullanılan mekanik bir bağlama ekipmanıdır.
Torna işlemi sırasında iş parçası yüksek devirde döndüğü için parçanın doğru şekilde sabitlenmesi son derece önemlidir.
Torna aynasının temel görevleri:
İş parçasını kavramak,
Parçayı merkezlemek,
İşleme sırasında parçanın hareket etmesini önlemek,
Dönme hareketini parçaya aktarmak,
Güvenli ve kontrollü işleme sağlamak
olarak sıralanabilir.
Torna aynaları farklı çene sayıları, gövde yapıları, bağlantı ölçüleri ve çalışma sistemlerine sahip olabilir.
En yaygın seçeneklerden ikisi 3 ayaklı torna aynası ve 4 ayaklı torna aynasıdır.
3 ayaklı torna aynası, iş parçasını üç çene aracılığıyla kavrayan torna aynası türüdür.
Bu aynaların önemli özelliklerinden biri, üç çenenin birlikte hareket ederek iş parçasını merkezlemesidir.
Bu nedenle 3 ayaklı aynalar özellikle:
Yuvarlak parçalar,
Altıgen parçalar,
Simetrik parçalar,
Seri üretim parçaları
için oldukça kullanışlıdır.
İş parçasının hızlı şekilde merkezlenmesi gereken operasyonlarda 3 ayaklı torna aynası önemli bir avantaj sağlar.
3 ayaklı aynaların en önemli avantajlarından biri self-centering, yani kendinden merkezleme özelliğidir.
Çeneler birlikte hareket ettiği için uygun geometrili parçalar hızlı şekilde merkeze alınabilir.
Bu özellik özellikle seri üretimde zaman kazandırır.
İş parçasını bağlamak ve merkezlemek genellikle 4 ayaklı bağımsız aynaya göre daha hızlıdır.
Bu nedenle sık parça değişiminin yapıldığı üretimlerde 3 ayaklı aynalar oldukça pratiktir.
Yuvarlak parçaların merkezlenmesi için 3 ayaklı aynalar oldukça uygundur.
Örneğin:
Mil,
Boru,
Yuvarlak çubuk,
Burç,
Flanş
gibi parçaların işlenmesinde kullanılabilir.
Aynı veya benzer ölçülerde çok sayıda parçanın işlenmesi gereken üretimlerde hızlı bağlama özelliği önemli bir avantajdır.
4 ayaklı torna aynası, dört ayrı çene kullanarak iş parçasını bağlayan torna aynasıdır.
4 ayaklı aynaların önemli bir özelliği, kullanılan modele göre çenelerin bağımsız şekilde ayarlanabilmesidir.
Bu özellik, özellikle standart dışı geometrilere sahip parçaların bağlanmasında büyük avantaj sağlar.
4 ayaklı aynalar:
Kare parçalar,
Dikdörtgen parçalar,
Asimetrik parçalar,
Eksantrik parçalar,
Düzensiz geometrili parçalar
için tercih edilebilir.
4 ayaklı bağımsız aynanın en önemli özelliği çenelerin ayrı ayrı ayarlanabilmesidir.
Operatör, parçayı istenen konuma getirmek için her çeneyi ayrı şekilde ayarlayabilir.
Bu durum özellikle hassas merkezleme ve eksantrik bağlama gereken işlemlerde avantaj sağlar.
3 ayaklı aynalarda standart dışı geometrilerin merkezlenmesi daha zor olabilir.
4 ayaklı bağımsız aynalarda ise her çene ayrı hareket ettirilebildiği için farklı şekillerdeki parçalar daha esnek şekilde bağlanabilir.
Parçanın merkezinden farklı bir eksende işlenmesi gerekiyorsa bağımsız çene ayarı büyük avantaj sağlar.
Bu nedenle 4 ayaklı aynalar eksantrik torna operasyonlarında sık tercih edilir.
Parçanın merkezleme işlemi operatör tarafından kontrollü şekilde yapılabildiği için hassas ayarlama gerektiren uygulamalarda kullanılabilir.
En önemli farkları şöyle özetleyebiliriz:
| Özellik | 3 Ayaklı Torna Aynası | 4 Ayaklı Torna Aynası |
|---|---|---|
| Çene sayısı | 3 | 4 |
| Merkezleme | Kendinden merkezlemeli | Bağımsız ayarlanabilir modeller yaygın |
| Bağlama hızı | Yüksek | Daha yavaş olabilir |
| Yuvarlak parça | Çok uygun | Uygun |
| Kare parça | Daha sınırlı | Çok uygun |
| Dikdörtgen parça | Sınırlı | Uygun |
| Asimetrik parça | Sınırlı | Çok uygun |
| Eksantrik işleme | Sınırlı | Çok uygun |
| Seri üretim | Avantajlı | Daha fazla ayar gerektirebilir |
| Hassas merkezleme | Uygun | Manuel ayarla yüksek hassasiyet mümkün |
| Kullanım kolaylığı | Kolay | Daha fazla operatör deneyimi gerektirebilir |
3 ayaklı torna aynası özellikle hızlı ve pratik parça bağlama gereken işlerde tercih edilebilir.
Yuvarlak parçaların hızlı şekilde merkezlenmesi gerektiğinde 3 ayaklı ayna güçlü bir seçenektir.
Aynı parçadan çok sayıda işlenecekse bağlama süresinin azaltılması üretim verimliliğini artırabilir.
Parçanın geometrisi düzenli ve simetrik olduğunda 3 ayaklı aynanın kendinden merkezleme özelliği büyük kolaylık sağlar.
4 ayaklı bağımsız torna aynası özellikle esnek bağlama ve hassas konumlandırma gereken uygulamalarda tercih edilir.
Kare veya dikdörtgen parçaların bağlanmasında 4 ayaklı aynalar önemli avantaj sağlayabilir.
Standart dışı geometrilerde çenelerin bağımsız hareket edebilmesi parçanın daha kontrollü bağlanmasını sağlar.
Parçanın dönme merkezinin değiştirilmesi gerekiyorsa bağımsız çene ayarı önemli bir avantajdır.
Operatörün parçayı komparatör gibi ölçüm ekipmanlarıyla kontrol ederek ayarlaması gereken uygulamalarda 4 ayaklı bağımsız ayna tercih edilebilir.
Bu sorunun cevabı tamamen yapılacak işleme bağlıdır.
Hızlı bağlama ve otomatik merkezleme istiyorsanız → 3 ayaklı torna aynası
Asimetrik veya eksantrik parça bağlayacaksanız → 4 ayaklı bağımsız torna aynası
Seri üretim yapıyorsanız → 3 ayaklı torna aynası
Kare veya düzensiz geometrili parçalar işliyorsanız → 4 ayaklı torna aynası
Parçayı manuel olarak hassas şekilde merkezlemek istiyorsanız → 4 ayaklı bağımsız torna aynası
Bu nedenle satın alma aşamasında öncelikle işlenecek parçaların geometrisini ve yapılacak operasyonları belirlemek gerekir.
CNC ve klasik torna tezgâhlarında kullanılan aynaların seçiminde tezgâhın yapısı ve bağlama sistemi dikkate alınmalıdır.
CNC torna tezgâhlarında yüksek devir, tekrarlanabilirlik ve güvenli bağlama önemli hale gelir.
Bu nedenle yalnızca ayak sayısına bakarak torna aynası seçmek doğru değildir.
Aşağıdaki özellikler de kontrol edilmelidir:
Ayna çapı,
Bağlantı standardı,
Maksimum devir,
Çene tipi,
Kavrama kapasitesi,
Geçiş deliği,
Tezgâhla uyumluluk,
İş parçasının boyutu,
İşleme sırasında oluşacak kuvvetler.
Torna aynası satın alırken en önemli konulardan biri doğru ölçüyü belirlemektir.
Ayna çapı tek başına yeterli değildir.
Örneğin 160 mm, 200 mm veya 250 mm gibi farklı çaplarda aynalar bulunabilir.
Ancak “Tezgâhım büyük, en büyük aynayı alayım” yaklaşımı doğru değildir.
Tezgâhın üretici tarafından belirtilen maksimum ayna çapı ve kapasitesi kontrol edilmelidir.
Torna aynasının tezgâha bağlandığı bölümün standardı ve ölçüleri mutlaka kontrol edilmelidir.
Yanlış bağlantı standardına sahip bir ayna fiziksel olarak uygun görünse bile doğrudan kullanılamayabilir.
Uzun mil veya çubukların aynadan geçirilerek işlenmesi gerekiyorsa geçiş deliği önemli hale gelir.
İşlenecek malzemenin çapına göre yeterli geçiş deliğine sahip model seçilmelidir.
Torna aynası satın alırken aşağıdaki kontrol listesini kullanabilirsiniz.
Aynanın kullanılacağı torna tezgâhının modelini ve bağlantı özelliklerini belirleyin.
İşlenecek parçalar ve tezgâh kapasitesine göre uygun çap seçilmelidir.
3 ayaklı, 4 ayaklı, bağımsız veya farklı çene sistemlerine sahip modeller arasında operasyonunuza uygun seçim yapılmalıdır.
Özellikle CNC torna uygulamalarında maksimum devir değeri kritik bir güvenlik ve performans kriteridir.
İşlenecek parçaların çapları ile aynanın kavrama kapasitesi uyumlu olmalıdır.
Mil veya çubuk malzeme çalışacaksanız geçiş deliği ölçüsünü mutlaka kontrol edin.
Çenelerin iş parçasını güvenli ve düzgün şekilde kavraması gerekir.
Bağlantı standardı, ayna ölçüsü ve tezgâhın kapasitesi birlikte değerlendirilmelidir.
3 ayaklı aynanın önemli avantajları olduğu gibi bazı sınırlamaları da vardır.
Özellikle standart dışı veya asimetrik parçaların bağlanmasında kendinden merkezleme sistemi yeterli esnekliği sağlamayabilir.
Ayrıca hassasiyet gerektiren uygulamalarda aynanın mevcut salgısı ve çenelerin durumu dikkate alınmalıdır.
Bu nedenle 3 ayaklı ayna her parça için ideal çözüm değildir.
4 ayaklı bağımsız aynalarda parçanın merkezlenmesi daha fazla zaman ve operatör deneyimi gerektirebilir.
Çenelerin ayrı ayrı ayarlanması, seri üretimde 3 ayaklı aynanın hızlı bağlama avantajını azaltabilir.
Ancak standart dışı parçalar ve eksantrik işleme söz konusu olduğunda bu özellik aynı zamanda en büyük avantajıdır.
Seri üretimde saniyeler bile önemlidir.
Bir parçanın bağlanması, merkezlenmesi ve işleme pozisyonuna getirilmesi için harcanan süre yüzlerce parçada önemli bir toplam süreye dönüşebilir.
3 ayaklı aynanın kendinden merkezleme özelliği sayesinde standart geometrili parçalar hızlı şekilde bağlanabilir.
Bu nedenle:
Çok adet + standart parça + hızlı bağlama = 3 ayaklı torna aynası
şeklinde bir yaklaşım çoğu uygulamada başlangıç noktası olabilir.
4 ayaklı bağımsız aynanın en önemli avantajı, her çenenin ayrı ayarlanabilmesidir.
Bu sayede operatör parçanın konumunu kontrol ederek gerekli düzeltmeleri yapabilir.
Özellikle komparatör ile merkezleme yapılan işlemlerde bağımsız çene ayarı büyük avantaj sağlayabilir.
Ancak elde edilebilecek hassasiyet yalnızca ayna tipine bağlı değildir.
Aynanın mekanik durumu, çeneler, tezgâh, iş parçası ve ölçüm yöntemi de sonuç üzerinde etkilidir.
Torna aynası ile pens aynı amaç doğrultusunda kullanılan ekipmanlar değildir.
Torna aynaları farklı ölçü ve geometrilere sahip parçaların bağlanmasında oldukça esnek çözümler sunabilir.
Pens sistemleri ise belirli çap aralıklarındaki parçaların hassas ve tekrarlanabilir şekilde bağlanması için tercih edilebilir.
Özellikle küçük çaplı ve seri işlenen parçalarda uygun pens sistemi önemli avantajlar sağlayabilir.
Ayna çapı önemli olsa da tek kriter değildir.
Bağlantı standardı, geçiş deliği, kavrama kapasitesi ve maksimum devir de kontrol edilmelidir.
Her torna aynası her tezgâha doğrudan uymaz.
Yuvarlak parça için ideal olan ayna, kare veya asimetrik parçada aynı performansı göstermeyebilir.
Özellikle yüksek devirli CNC uygulamalarında bu değer kritik öneme sahiptir.
Aynanın mekanik durumu ve çene sistemi işleme hassasiyetini etkileyebilir.
Kısaca karar vermek gerekirse:
Yuvarlak parçalar işliyorsanız,
Standart geometrilerle çalışıyorsanız,
Seri üretim yapıyorsanız,
Hızlı parça bağlamak istiyorsanız,
Kendinden merkezleme özelliğine ihtiyaç duyuyorsanız.
Kare veya dikdörtgen parçalar işliyorsanız,
Asimetrik parçalar kullanıyorsanız,
Eksantrik işleme yapıyorsanız,
Bağımsız çene ayarına ihtiyacınız varsa,
Parçayı manuel olarak hassas şekilde merkezlemek istiyorsanız.
Torna aynası satın alırken yalnızca fiyatı karşılaştırmak yerine tezgâh uyumluluğu, ayna çapı, çene yapısı, kavrama kapasitesi, geçiş deliği ve maksimum devir gibi teknik özellikleri birlikte değerlendirmek gerekir.
Takım Sanayi'nin torna ve CNC ekipmanları arasında farklı kullanım ihtiyaçlarına yönelik ürün gruplarını inceleyebilir, operasyonunuza uygun torna aynasını belirleyebilirsiniz.
Doğru torna aynası seçimi; parçanın güvenli bağlanması, işleme kalitesi ve üretim verimliliği açısından önemli bir yatırımdır.
İşlenecek parçalarınızın ölçülerini, geometrisini ve kullandığınız torna tezgâhının bağlantı özelliklerini kontrol ederek seçim yapmanız, yanlış ürün satın alma riskini azaltır.
3 ayaklı ve 4 ayaklı torna aynası arasında seçim yaparken “hangisi daha iyi?” sorusundan önce “hangi parçayı işleyeceğim?” sorusunu sormak gerekir.
3 ayaklı torna aynaları; kendinden merkezleme özelliği, hızlı bağlama ve standart geometrili parçalar açısından avantajlıdır.
4 ayaklı bağımsız torna aynaları ise bağımsız çene ayarı sayesinde kare, dikdörtgen, asimetrik ve eksantrik parçaların bağlanmasında daha fazla esneklik sağlar.
Özetle:
Hızlı ve pratik bağlama → 3 ayaklı
Standart yuvarlak parçalar → 3 ayaklı
Seri üretim → 3 ayaklı
Asimetrik parçalar → 4 ayaklı
Eksantrik işleme → 4 ayaklı
Bağımsız hassas ayar → 4 ayaklı
Ancak satın alma kararında mutlaka torna tezgâhının bağlantı standardı, ayna çapı, geçiş deliği, kavrama kapasitesi ve maksimum devir değerleri kontrol edilmelidir.
Doğru torna aynasını seçerek hem iş parçasının güvenli şekilde bağlanmasını hem de üretim sürecinin daha verimli ilerlemesini sağlayabilirsiniz.
3 ayaklı torna aynası, üç çene aracılığıyla iş parçasını kavrayan ve çoğu modelde çenelerin birlikte hareket etmesi sayesinde kendinden merkezleme sağlayan torna aynasıdır.
4 ayaklı torna aynası, dört çeneli bir bağlama sistemidir. Bağımsız çeneli modellerde her çene ayrı ayarlanarak farklı geometrilere sahip parçaların bağlanmasına ve eksantrik konumlandırmaya olanak sağlanabilir.
İkisi de farklı kullanım alanları için avantajlıdır. Yuvarlak ve standart parçalar ile hızlı bağlama gereken uygulamalarda 3 ayaklı; asimetrik, kare veya eksantrik parçaların bağlanmasında ise 4 ayaklı bağımsız ayna tercih edilebilir.
Yaygın 3 ayaklı torna aynalarında çeneler birlikte hareket ederek iş parçasını otomatik olarak merkeze almaya yardımcı olur.
Bağımsız 4 ayaklı aynalarda çeneler ayrı ayrı hareket eder. Bu nedenle operatör parçanın merkezini manuel olarak ayarlayabilir.
Yuvarlak, altıgen ve simetrik geometrili parçaların bağlanmasında yaygın olarak kullanılır.
Kare, dikdörtgen, asimetrik veya eksantrik işleme gerektiren parçaların bağlanmasında avantaj sağlayabilir.
Ayna çapı, bağlantı standardı, kavrama kapasitesi, geçiş deliği, çene yapısı, maksimum devir ve kullanılacağı torna tezgâhının özellikleri birlikte değerlendirilmelidir.
Uygun bağlantı ve teknik özelliklere sahip modeller CNC torna tezgâhlarında kullanılabilir. Ancak maksimum devir, balans, bağlantı standardı ve tezgâh üreticisinin teknik gereksinimleri kontrol edilmelidir.
Ayna çapı, kullanılacağı tezgâhın kapasitesi ve işlenecek parçaların ölçülerine göre belirlenmelidir. Sadece daha büyük ayna seçmek her zaman daha iyi değildir.
Uzun mil veya çubuk malzemelerin aynadan geçirilerek işlenmesi gerekiyorsa geçiş deliğinin çapı önemli hale gelir. Kullanılacak malzemenin çapıyla uyumlu bir model seçilmelidir.
Aşınmış çeneler, yanlış bağlama, ayna mekanizmasındaki sorunlar, bağlantı yüzeylerindeki problemler veya iş parçasının yanlış konumlandırılması salgıya neden olabilir.
