Talaşlı imalat süreçlerinde doğru kesici takım seçimi; işleme kalitesi, takım ömrü, üretim süresi ve toplam maliyet üzerinde doğrudan etkilidir. Özellikle CNC işleme merkezlerinde kullanılan parmak frezeler, kanal açmadan cep boşaltmaya, profil işlemeden hassas yüzey işlemeye kadar çok sayıda operasyonun gerçekleştirilmesini sağlayan en önemli kesici takım gruplarından biridir.
Peki parmak freze nedir, hangi çeşitleri vardır ve hangi işlemlerde kullanılır?
Bu rehberde düz uçlu, bilyalı, köşe radyüslü ve kaba talaş parmak freze çeşitlerinden takım malzemelerine, kaplama seçeneklerinden doğru parmak freze seçiminin nasıl yapılması gerektiğine kadar merak edilen tüm detayları ele alacağız.
Parmak freze, CNC freze tezgâhlarında ve işleme merkezlerinde iş parçasından talaş kaldırmak amacıyla kullanılan, çevresel ve uç kısmında kesici kenarlar bulunan silindirik bir frezeleme takımıdır.
İngilizcede “end mill” olarak adlandırılan parmak frezeler; klasik freze takımlarından farklı olarak hem takımın çevresindeki kesici ağızları hem de uç kısmındaki kesici geometrileri kullanarak işlem gerçekleştirebilir.
Bu özellik, parmak frezeyi özellikle;
Kanal açma,
Cep boşaltma,
Profil işleme,
Kontur işleme,
Basamak oluşturma,
Yüzey işleme,
Kalıp işleme,
3D yüzey işleme,
Kaba talaş kaldırma
gibi farklı CNC operasyonlarında kullanılabilen son derece çok yönlü bir takım haline getirir.
Parmak frezeler, işlenecek malzeme ve operasyonun gereksinimlerine göre farklı çap, diş sayısı, helis açısı, uç geometrisi, takım malzemesi ve kaplama seçenekleriyle üretilir.
Bu nedenle “tek bir parmak freze her iş için uygundur” yaklaşımı doğru değildir. Doğru parmak freze seçimi, işlenen malzemeye ve yapılacak operasyona göre yapılmalıdır.
Parmak frezelerin kullanım alanı oldukça geniştir. CNC işleme merkezlerinde farklı geometrilere sahip parçaların üretilmesinde kullanılan bu takımlar, hem kaba talaş kaldırma hem de hassas finisaj işlemlerinde tercih edilebilir.
Başlıca kullanım alanları şunlardır:
CNC parça imalatı
Kalıp imalatı
Otomotiv sanayisi
Havacılık ve savunma sanayisi
Makine imalatı
Medikal parça üretimi
Alüminyum işleme
Çelik işleme
Paslanmaz çelik işleme
Titanyum ve yüksek alaşımlı malzemelerin işlenmesi
Prototip üretimi
Genel talaşlı imalat
Özellikle karmaşık geometrilere sahip parçaların CNC ile işlenmesinde parmak frezelerin çok yönlülüğü önemli bir avantaj sağlar.
Parmak frezeler; uç geometrisi, kesici ağız yapısı, diş sayısı, takım malzemesi ve kullanım amacına göre farklı kategorilere ayrılır.

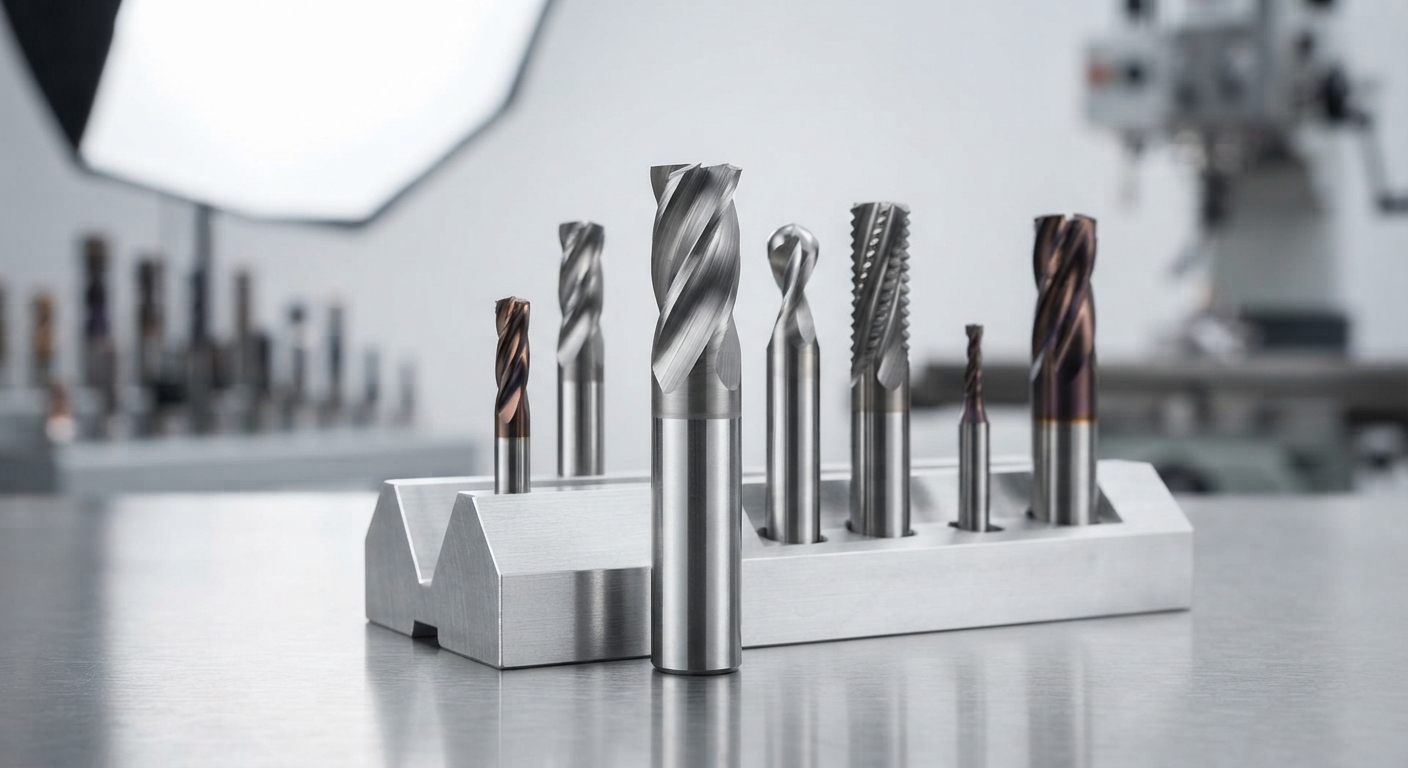

En yaygın parmak freze çeşitleri aşağıdaki gibidir:
Düz uçlu parmak freze, en yaygın kullanılan parmak freze tiplerinden biridir.
Uç kısmı düz geometriye sahip olan bu takımlar özellikle düz tabanlı cep ve kanalların işlenmesinde, profil frezelemede ve genel amaçlı CNC operasyonlarında tercih edilir.
Başlıca kullanım alanları:
Cep boşaltma
Kanal açma
Profil işleme
Basamak işleme
Düz yüzeylerin işlenmesi
Genel amaçlı CNC frezeleme
İşleme operasyonunun genel amaçlı ve farklı geometrileri kapsadığı durumlarda düz parmak frezeler önemli bir seçenek oluşturur.
Bilyalı parmak freze, uç kısmında küresel geometri bulunan özel bir kesici takımdır.
Özellikle 3 boyutlu yüzeylerin ve karmaşık geometrilerin işlenmesinde kullanılır.
Bilyalı parmak frezelerin yaygın kullanım alanları:
Kalıp imalatı
3D yüzey işleme
Eğrisel yüzeyler
Karmaşık konturlar
Hassas finisaj işlemleri
Prototip üretimi
Özellikle kalıpçılık sektöründe karmaşık yüzeylerin işlenmesi için bilyalı parmak frezeler önemli bir yere sahiptir.
Köşe radyüslü parmak frezelerde uç ile yan kesici yüzeyin birleşiminde belirli bir yarıçap bulunur.
Bu geometri, keskin köşeli düz parmak frezelere göre bazı operasyonlarda daha dayanıklı bir kesici kenar yapısı sağlayabilir.
Köşe radyüslü parmak freze özellikle;
Profil işleme,
Cep işleme,
Kalıp imalatı,
Genel talaş kaldırma,
Yüksek dayanım gerektiren operasyonlar
için tercih edilebilir.
Köşe radyüsü, iş parçasının geometrisine ve istenen sonuçlara göre seçilmelidir.
Kaba talaş parmak frezeler, yüksek miktarda malzemenin hızlı şekilde kaldırılması gereken operasyonlar için geliştirilmiştir.
Kesici ağız geometrileri sayesinde talaşın daha küçük parçalara ayrılmasına yardımcı olarak yüksek talaş kaldırma performansı hedeflenir.
Bu takımlar özellikle;
Kaba işleme,
Büyük malzeme kaldırma,
Kalıp kaba işleme,
Çelik işleme,
Seri üretim operasyonları
gibi işlemlerde kullanılabilir.
Kaba işleme ile finisaj işlemlerinde aynı takımın kullanılmasının her zaman en iyi sonuç vermemesi nedeniyle, operasyonun aşamalarına uygun takım seçimi üretim verimliliği açısından önemlidir.
Konik parmak frezelerde takım geometrisi uçtan gövdeye doğru belirli bir açıyla değişir.
Özellikle kalıpçılık ve derin cepler gibi takım geometrisinin erişim ve rijitlik açısından önem taşıdığı uygulamalarda kullanılabilir.
Kullanım alanları arasında:
Kalıp imalatı
Derin cep işleme
Eğimli yüzeyler
Özel profil işlemleri
Karmaşık geometriler
bulunur.
Karbür parmak freze, kesici takım gövdesi veya kesici kısmı sert metal/karbür esaslı malzemeden üretilen yüksek performanslı freze takımlarından biridir.
Karbürün yüksek sertlik ve aşınma direnci özellikleri, CNC işleme süreçlerinde yüksek kesme hızları ve uzun takım ömrü gerektiren uygulamalarda avantaj sağlayabilir.
Bu nedenle karbür parmak frezeler, modern CNC talaşlı imalat uygulamalarında oldukça yaygın şekilde tercih edilir.
Karbür parmak frezelerin tercih edilmesinde;
Yüksek kesme performansı,
Aşınma direnci,
Ölçüsel kararlılık,
Yüksek hassasiyet,
Uygun koşullarda uzun takım ömrü
gibi faktörler rol oynar.
Ancak karbür bir takımın doğru performans göstermesi yalnızca takım malzemesine bağlı değildir. İşlenen malzeme, takım geometrisi, kesme hızı, ilerleme, kesme derinliği, tezgâh rijitliği ve soğutma koşulları birlikte değerlendirilmelidir.
Doğru parmak freze seçimi, yalnızca takım çapına bakılarak yapılmamalıdır.
En doğru seçimi yapmak için aşağıdaki kriterler birlikte değerlendirilmelidir.
İlk ve en önemli kriter işlenecek malzemedir.
Alüminyum, düşük karbonlu çelik, paslanmaz çelik, dökme demir, titanyum veya sertleştirilmiş çelik gibi malzemelerin her biri farklı kesme davranışına sahiptir.
Bu nedenle;
“Her malzemede aynı parmak frezeyi kullanmak”
doğru bir yaklaşım değildir.
Malzemeye özel takım geometrisi ve uygun kaplama seçimi takım performansını önemli ölçüde etkileyebilir.
Takım çapı, işlenecek geometrinin yanı sıra işleme derinliği, takım rijitliği ve makinenin kapasitesine göre belirlenmelidir.
Genel olarak takım çapı büyüdükçe takımın rijitliği artabilir. Ancak dar kanallar, küçük radyüsler veya karmaşık geometriler daha küçük çaplı takımlar gerektirebilir.
Parmak frezenin diş sayısı, işleme stratejisinin önemli parametrelerinden biridir.
Örneğin;
Alüminyum gibi talaş hacminin yüksek olduğu malzemelerde talaş tahliyesi önemlidir.
Çelik ve sert malzemelerde daha farklı diş geometrileri tercih edilebilir.
Finisaj operasyonlarında yüzey kalitesi ve ilerleme koşulları dikkate alınmalıdır.
Bu nedenle diş sayısı, yalnızca “daha fazla diş = daha iyi takım” şeklinde değerlendirilmemelidir.
Helis açısı, kesici takımın kesme karakteristiğini etkileyen önemli geometrik özelliklerden biridir.
İşlenen malzemenin özelliklerine ve operasyon tipine göre farklı helis geometrileri tercih edilebilir.
Özellikle alüminyum gibi malzemelerde talaş tahliyesi, kesme kuvvetleri ve yüzey kalitesi birlikte değerlendirilmelidir.
Takımın gereğinden fazla uzun seçilmesi rijitliği azaltabilir ve titreşim riskini artırabilir.
Bu nedenle mümkün olduğunca işleme operasyonuna yetecek minimum takım çıkıntısının kullanılması tercih edilir.
Derin bir bölgenin işlenmesi gerekiyorsa uzun erişimli takım geometrileri kullanılabilir; ancak bu durumda kesme parametrelerinin de buna göre optimize edilmesi gerekir.
Parmak freze seçiminde takım kaplaması da önemlidir.
Uygun kaplama;
Aşınma direncine,
Isı yönetimine,
Takım ömrüne,
Kesme performansına
katkı sağlayabilir.
Ancak kaplama seçimi de işlenen malzemeye ve operasyon koşullarına göre yapılmalıdır.
Alüminyum işleme sırasında yüksek talaş hacmi ve etkili talaş tahliyesi önemli konulardır.
Bu nedenle alüminyum için parmak freze seçiminde;
Kesici geometri,
Diş sayısı,
Helis yapısı,
Kesme hızı,
İlerleme,
Talaş tahliyesi
birlikte değerlendirilmelidir.
Özellikle yüksek talaş kaldırma yapılan operasyonlarda takımın talaşı etkili şekilde tahliye edebilmesi önemlidir.
Alüminyum parmak freze seçiminde yalnızca takım malzemesine değil, takım geometrisine ve kullanılacak kesme parametrelerine de dikkat edilmelidir.
Çelik işleme, alüminyuma kıyasla farklı kesme koşulları gerektirir.
Çeliğin sertliği, alaşım yapısı ve iş parçasının özellikleri takım seçimini doğrudan etkiler.
Çelik işleme için parmak freze seçerken;
Takım malzemesi,
Kaplama,
Diş sayısı,
Helis açısı,
Takım çapı,
İşleme stratejisi,
Kesme hızı ve ilerleme
birlikte değerlendirilmelidir.
Özellikle seri üretimde doğru takım seçimi, takım ömrünün yanında çevrim süresi ve parça başına işleme maliyeti açısından da önemlidir.
Paslanmaz çelik işlenirken ısı oluşumu, malzemenin işlenebilirliği ve takım aşınması gibi faktörler dikkate alınmalıdır.
Bu nedenle paslanmaz çelik için parmak freze seçiminde uygun takım geometrisi ve kaplama kullanılması önemlidir.
Yanlış takım seçimi;
Takım aşınmasının hızlanmasına,
Yüzey kalitesinin düşmesine,
Titreşime,
Takım kırılmasına,
Üretim maliyetlerinin artmasına
neden olabilir.
Bu nedenle paslanmaz çelik işleme operasyonlarında takım üreticisinin önerdiği kesme parametrelerinin dikkate alınması gerekir.
Parmak frezelerin en önemli avantajlarından biri çok sayıda farklı operasyon için kullanılabilmesidir.
İş parçası üzerinde belirli genişlik ve derinlikte kanallar oluşturmak için parmak frezeler kullanılabilir.
Kanal genişliği, derinliği ve malzemeye göre uygun takım çapı ve geometrisi seçilmelidir.
CNC işleme merkezlerinde kapalı veya açık ceplerin işlenmesinde parmak frezeler sıklıkla kullanılır.
Cep boşaltmada takım çapı, kesme derinliği, talaş tahliyesi ve takımın iş parçasına giriş stratejisi önemlidir.
Parmak frezeler dış konturların ve çeşitli profillerin oluşturulmasında kullanılabilir.
Özellikle hassas ölçü gerektiren CNC parçalarında doğru takım geometrisi ve uygun kesme parametreleri önem taşır.
Karmaşık ve üç boyutlu yüzeylerde özellikle bilyalı parmak frezeler kullanılabilir.
Kalıpçılık sektöründe bu takımların önemi oldukça büyüktür.
Yüksek miktarda malzemenin kısa sürede kaldırılması gereken operasyonlarda kaba talaş parmak frezeler kullanılabilir.
Burada amaç çoğunlukla parçayı nihai ölçüsüne getirmekten önce fazla malzemeyi hızlı ve kontrollü şekilde uzaklaştırmaktır.
Parmak freze ve alın freze aynı amaçla kullanılan takımlar değildir.
Parmak frezeler, özellikle daha küçük ve karmaşık geometrilerin işlenmesinde; kanal, cep, profil ve kontur gibi operasyonlarda oldukça esnek çözümler sunar.
Alın frezeler ise özellikle daha geniş düz yüzeylerin yüksek verimlilikle işlenmesinde tercih edilir.
Bu nedenle takım seçimi yapılırken;
iş parçasının geometrisi + işleme operasyonu + malzeme + istenen yüzey kalitesi
birlikte değerlendirilmelidir.
Yanlış takım seçimi kadar yanlış kullanım da takım performansını olumsuz etkileyebilir.
En sık karşılaşılan hatalar şunlardır:
İşlenen malzemeye uygun olmayan takım kullanılması takım ömrünü azaltabilir.
Uzun takım çıkıntısı titreşim ve takım sapmasına neden olabilir.
Devir, ilerleme ve kesme derinliğinin takım ve malzemeye uygun olmaması takım aşınmasını hızlandırabilir.
Özellikle derin kanal ve cep işlemlerinde talaşın kesim bölgesinden uzaklaştırılamaması yeniden kesme ve ısı oluşumuna neden olabilir.
Tezgâh, takım tutucu, bağlama sistemi veya iş parçasındaki yetersiz rijitlik titreşim riskini artırabilir.
Bu nedenle iyi bir frezeleme operasyonu yalnızca kaliteli bir takım satın almakla başlamaz. Takım, tezgâh, bağlama ve kesme parametrelerinin bir bütün olarak değerlendirilmesi gerekir.
Parmak frezenin ömrünü artırmak için aşağıdaki uygulamalara dikkat edilmelidir:
İşlenen malzemeye uygun takım seçin.
Doğru kesme hızını kullanın.
İlerleme değerini takım üreticisinin önerilerine göre belirleyin.
Gereksiz takım çıkıntısından kaçının.
İş parçasını mümkün olduğunca rijit bağlayın.
Talaş tahliyesini kontrol edin.
Uygun soğutma veya yağlama yöntemini kullanın.
Takım aşınmasını düzenli olarak kontrol edin.
Titreşim oluştuğunda yalnızca devri değiştirmek yerine tüm işleme koşullarını değerlendirin.
Operasyona uygun takım geometrisi kullanın.
Özellikle seri üretimde takım ömründeki küçük bir iyileşme bile toplam üretim maliyetinde önemli fark oluşturabilir.
Özetlemek gerekirse, doğru parmak freze seçiminde şu sorulara cevap verilmelidir:
1. Hangi malzeme işlenecek?
Alüminyum, çelik, paslanmaz çelik, dökme demir, titanyum veya farklı bir malzeme mi?
2. Hangi işlem yapılacak?
Kanal, cep, profil, kaba talaş veya finisaj mı?
3. Ne kadar malzeme kaldırılacak?
Yüksek talaş kaldırma gerekiyorsa kaba işleme için uygun takım geometrisi değerlendirilmelidir.
4. İstenen yüzey kalitesi nedir?
Finisaj işlemlerinde takım geometrisi ve diş sayısı daha kritik hale gelir.
5. İşleme derinliği ne kadar?
Derin bölgelerde takım uzunluğu ve rijitlik mutlaka dikkate alınmalıdır.
6. CNC tezgâhının kapasitesi nedir?
Maksimum devir, spindle gücü, takım tutucu ve tezgâh rijitliği göz önünde bulundurulmalıdır.
7. Takımın malzemesi ve kaplaması nedir?
İşlenen malzeme ve operasyon şartlarına uygun takım malzemesi ve kaplama seçilmelidir.
Bu sorulara verilen cevaplar, doğru CNC parmak freze seçiminde temel yol haritasını oluşturur.
Doğru kesici takım seçimi yalnızca bir ürün seçmek anlamına gelmez. İşlenen malzeme, CNC tezgâhı, operasyon tipi, kesme parametreleri ve hedeflenen yüzey kalitesi birlikte değerlendirilmelidir.
Takım Sanayi, talaşlı imalat operasyonlarında ihtiyaç duyulan kesici takım çözümlerini farklı malzeme ve işleme ihtiyaçlarına göre değerlendirebilmeniz için geniş bir ürün ve bilgi altyapısı sunar.
İşleminiz için doğru parmak freze, karbür freze veya diğer CNC kesici takım seçeneklerini değerlendirerek üretim performansınızı artırabilir, takım ömrünü optimize edebilir ve işleme maliyetlerinizi daha kontrollü hale getirebilirsiniz.
Parmak frezeler; kanal açma, cep boşaltma, profil işleme, kontur oluşturma, kaba talaş kaldırma ve çeşitli yüzey işleme operasyonlarında kullanılan CNC kesici takımlardır.
En yaygın parmak freze çeşitleri arasında düz uçlu, bilyalı, köşe radyüslü, kaba talaş ve konik parmak frezeler bulunur. Takımlar ayrıca malzeme, diş sayısı ve kaplama özelliklerine göre de farklılaşır.
Karbür parmak freze, yüksek sertlik ve aşınma direnci sağlayan karbür esaslı kesici takım türüdür. CNC işleme uygulamalarında yüksek performans gerektiren operasyonlarda yaygın olarak kullanılır.
Alüminyum işleme için takım seçerken talaş tahliyesi, diş sayısı, helis geometrisi, takım malzemesi ve kesme parametreleri birlikte değerlendirilmelidir.
Çelik işleme için parmak freze seçerken çeliğin türü ve sertliği, takım geometrisi, kaplama, diş sayısı ve kullanılacak kesme parametreleri dikkate alınmalıdır.
Bilyalı parmak frezeler özellikle 3D yüzeylerin, eğrisel geometrilerin, kalıp yüzeylerinin ve karmaşık konturların işlenmesinde kullanılır.
Evet. Uygun çap, geometri ve kesme parametreleri seçildiğinde parmak frezelerle kanal açma operasyonları gerçekleştirilebilir.
İşlenecek malzeme, takım çapı, diş sayısı, helis açısı, takım uzunluğu, kesme derinliği, kaplama, tezgâh kapasitesi ve yapılacak operasyon birlikte değerlendirilmelidir.
Parmak frezeler kanal, cep, profil ve kontur gibi daha çeşitli operasyonlarda kullanılabilirken alın frezeler özellikle geniş düz yüzeylerin işlenmesinde tercih edilir.
Parmak freze, modern CNC talaşlı imalatın en çok yönlü kesici takım gruplarından biridir. Ancak yüksek performans elde etmek için yalnızca kaliteli bir takım seçmek yeterli değildir.
İşlenecek malzeme, takım geometrisi, çap, diş sayısı, kaplama, takım çıkıntısı, tezgâh rijitliği ve kesme parametreleri birlikte değerlendirilmelidir.
Doğru seçilmiş bir CNC parmak freze, üretim kalitesinin yükselmesine, takım ömrünün optimize edilmesine ve işleme süresinin daha verimli hale gelmesine katkı sağlayabilir.
İşleme operasyonunuz için doğru parmak freze seçimini yaparken malzeme ve operasyon odaklı takım seçimiyaklaşımını benimsemek, hem kalite hem de maliyet açısından daha doğru sonuçlar elde etmenizi sağlar.
Takım Sanayi ile doğru kesici takım seçimini profesyonel çözümlerle gerçekleştirin.

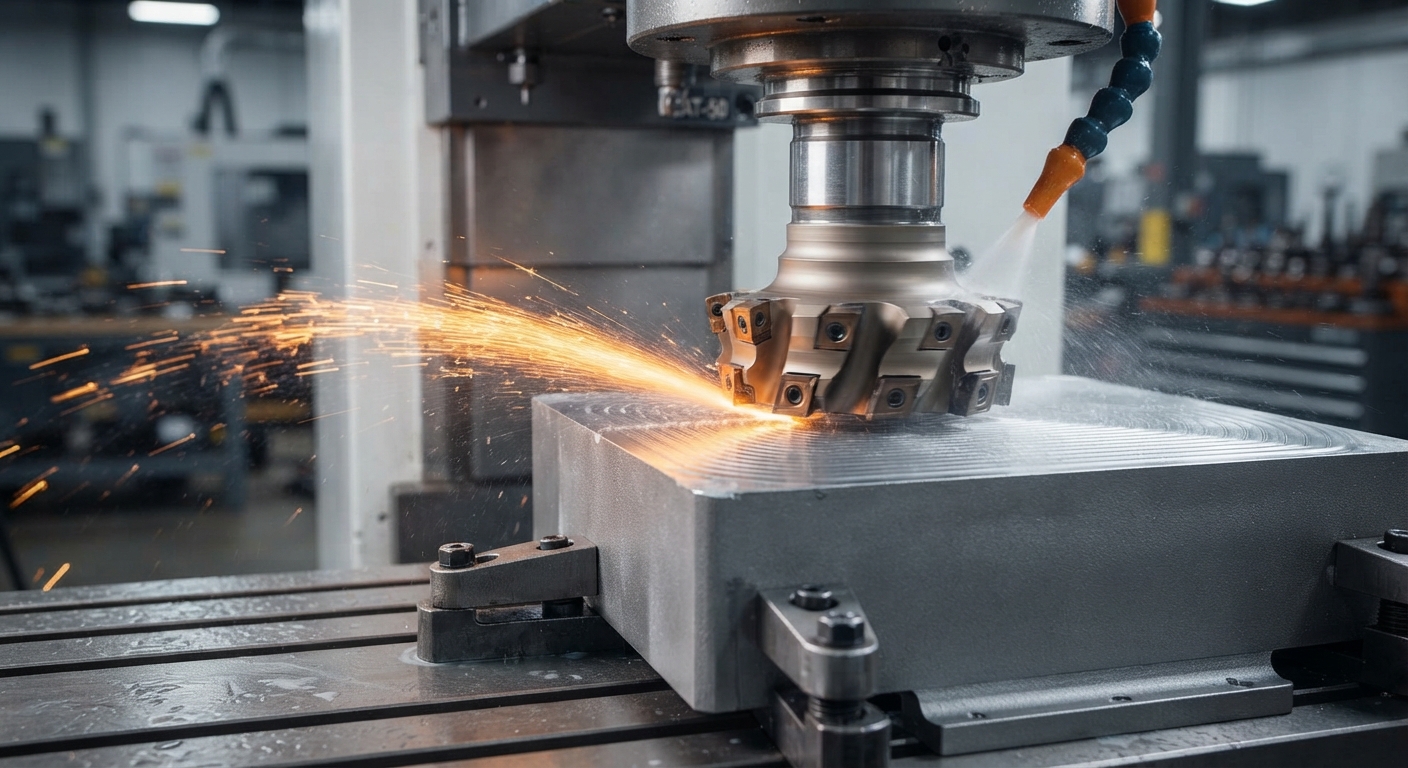

alın freze, alın freze nedir, alın freze ne işe yarar, alın freze çeşitleri, CNC alın freze, alın frezeleme, karbür alın freze, alın freze çakısı, alın freze seçimi
