Özellikle hassas çap toleransı, düzgün yüzey kalitesi ve doğru delik geometrisi gerektiğinde raybalama işlemi devreye girer.
Peki rayba nedir, rayba ne işe yarar ve hangi rayba çeşidi tercih edilmelidir?
Rayba; önceden delinmiş bir deliği hassas ölçüsüne yaklaştırmak, deliğin yüzey kalitesini iyileştirmek ve daha düzgün bir delik elde etmek amacıyla kullanılan bir kesici takımdır.
Ancak doğru raybayı seçmek yalnızca delik çapına bakmaktan ibaret değildir. İşlenen malzeme, kullanılacak tezgâh, raybanın malzemesi, raybalama yöntemi ve istenen tolerans gibi birçok faktör birlikte değerlendirilmelidir.
Bu rehberde rayba çeşitlerini, raybalama işlemini, rayba seçimini ve rayba kullanırken dikkat edilmesi gerekenleriayrıntılı olarak inceleyeceğiz.
Ayrıca üretimde doğru rayba seçerek takım ömrünü artırmanın ve daha kaliteli delikler elde etmenin yollarına da değineceğiz.
Rayba, önceden açılmış bir deliğin çapını hassas şekilde son ölçüsüne getirmek ve yüzey kalitesini iyileştirmek amacıyla kullanılan çok ağızlı bir kesici takımdır.
Rayba genellikle mevcut bir deliği sıfırdan açmak için kullanılmaz.
Önce matkapla veya başka bir yöntemle bir ön delik oluşturulur. Ardından rayba ile bu deliğin iç yüzeyinden kontrollü miktarda talaş kaldırılır.
Bu işlem sonucunda:
Daha hassas delik çapı,
Daha düzgün iç yüzey,
Daha iyi ölçü tekrarlanabilirliği,
Daha kontrollü delik geometrisi
elde edilmesi amaçlanır.
Bu nedenle raybalar özellikle hassas delik gerektiren talaşlı imalat operasyonlarında önemli bir yere sahiptir.
Raybanın temel görevi, önceden açılmış deliğin hassas şekilde işlenmesidir.
Bir matkapla açılan delikte teorik çap ile gerçek çap arasında fark oluşabilir. Ayrıca delik yüzeyinde takım izleri veya geometrik sapmalar bulunabilir.
Raybalama işlemi bu deliğin son ölçüsüne ve yüzey kalitesine yaklaşmasına yardımcı olur.
Rayba özellikle şu durumlarda kullanılır:
Hassas delik çapı gerektiğinde,
Daha düzgün yüzey istendiğinde,
Delik toleransının kontrol edilmesi gerektiğinde,
Pim, mil veya burç gibi parçaların hassas şekilde yerleşmesi gerektiğinde,
Seri üretimde tekrarlanabilir delik kalitesi istendiğinde.
Kısacası:
Matkap deliği oluşturur, rayba deliği hassaslaştırır.
Bu iki takım aynı işi yapmaz.
Raybalama, önceden açılmış bir deliğin rayba kullanılarak hassas ölçü ve yüzey kalitesine getirilmesi işlemidir.
Raybalama sırasında rayba, deliğin içerisinden kontrollü miktarda malzeme kaldırır.
Bu nedenle raybalama işleminden önce deliğin doğru ölçüde önceden hazırlanması gerekir.
Raybanın gereğinden fazla malzeme kaldırması beklenmez.
Bu yüzden:
Ön delik çapı + rayba çapı + tolerans + işlenen malzeme
birlikte değerlendirilmelidir.

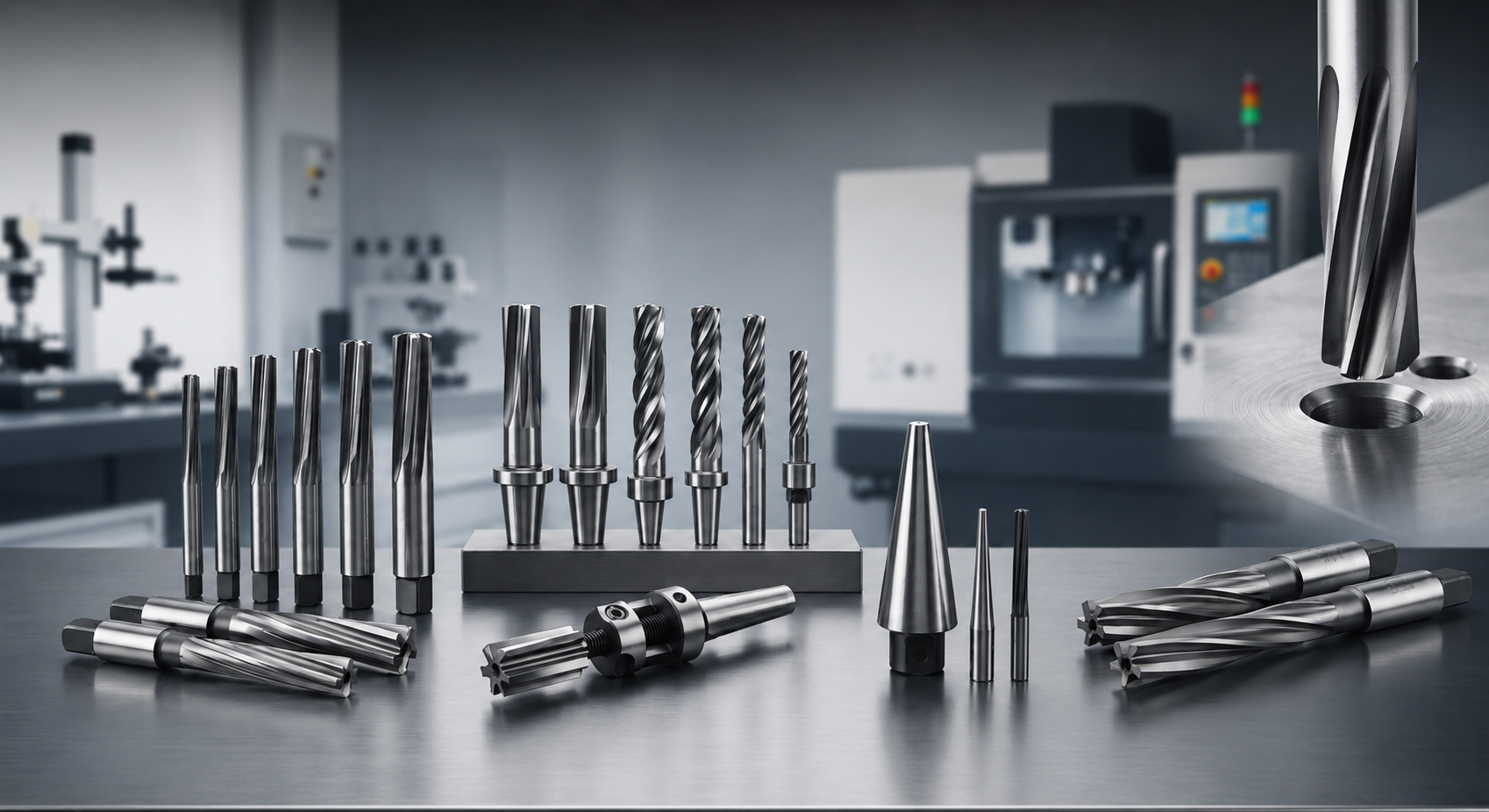

Kullanım şekline, takım malzemesine ve geometrisine göre farklı rayba çeşitleri bulunur.
En yaygın rayba türleri şunlardır:
El raybası
Makine raybası
HSS rayba
Karbür rayba
Silindirik rayba
Konik rayba
Ayarlı rayba
CNC rayba
Özel ölçülü raybalar
Şimdi bu rayba çeşitlerinin kullanım alanlarına bakalım.
El raybası, raybalama işleminin manuel olarak yapılması için kullanılan rayba türüdür.
Genellikle düşük adetli üretim, bakım, onarım ve atölye çalışmalarında kullanılabilir.
El raybası kullanılırken takım kontrollü şekilde döndürülerek mevcut delik hassaslaştırılır.
El raybaları:
Bakım-onarım,
Küçük atölyeler,
Manuel işleme,
Montaj öncesi delik düzeltme,
Düşük adetli üretim
gibi uygulamalarda tercih edilebilir.
Manuel kullanım nedeniyle operatörün doğru teknikle çalışması önemlidir.
Makine raybası, matkap tezgâhı, torna, freze veya CNC gibi makinelerde kullanılmak üzere tasarlanmış raybalardır.
Makine raybaları, uygun takım tutucularla birlikte kullanılarak daha kontrollü ve tekrarlanabilir raybalama işlemleri yapılmasına yardımcı olabilir.
Özellikle seri üretimde makine raybalarının kullanımı önemli avantajlar sağlayabilir.
Daha kontrollü ilerleme,
Daha yüksek tekrarlanabilirlik,
Seri üretime uygunluk,
CNC ve tezgâh uygulamalarına uyarlanabilme,
Daha kontrollü yüzey kalitesi
sayılabilir.
HSS rayba, yüksek hız çeliğinden üretilen rayba türüdür.
HSS, yani High Speed Steel, kesici takım sektöründe yaygın olarak kullanılan takım malzemelerinden biridir.
HSS raybalar birçok farklı çelik ve metal işleme uygulamasında kullanılabilir.
Avantajları arasında:
Geniş kullanım alanı,
Tokluk,
Ekonomik çözüm,
Genel amaçlı uygulamalara uygunluk
bulunabilir.
İşlenecek malzemeye ve üretici tavsiyelerine göre uygun HSS rayba seçilmelidir.
Karbür raybalar, kesici bölümünde sert metal/karbür malzeme kullanılan hassas kesici takımlardır.
Karbürün yüksek sertliği ve aşınma direnci, uygun uygulamalarda yüksek performans sağlayabilir.
Özellikle yüksek üretim adetleri ve hassas tolerans gerektiren işlemlerde karbür raybalar tercih edilebilir.
Karbür rayba seçiminde:
İşlenen malzeme,
Delik çapı,
Tolerans,
Tezgâh rijitliği,
Soğutma koşulları,
Kesme parametreleri
dikkate alınmalıdır.
CNC rayba, CNC tezgâhlarında kontrollü raybalama operasyonlarında kullanılan rayba türlerini ifade eder.
CNC raybalama işleminde doğru:
Devir,
İlerleme,
Ön delik çapı,
Takım bağlama,
Soğutma
değerlerinin belirlenmesi önemlidir.
CNC'de raybalama yapılırken üreticinin önerdiği kesme parametrelerinin kullanılması gerekir.
Özellikle hassas deliklerde takımın salgısı ve bağlama rijitliği de sonuç üzerinde önemli etkiye sahiptir.
Silindirik raybalar, silindirik deliklerin hassas şekilde işlenmesinde kullanılan rayba türleridir.
Standart silindirik deliklerin hassas ölçülere getirilmesi gereken uygulamalarda kullanılabilir.
Özellikle pim ve burç gibi parçaların yerleştirildiği hassas deliklerde raybalama işlemi tercih edilebilir.
Konik rayba, konik geometrili deliklerin işlenmesinde kullanılan rayba türüdür.
Konik pimler veya konik bağlantılar için hazırlanan deliklerde kullanılabilir.
Konik rayba seçiminde deliğin koniklik açısı ve kullanılacak bağlantı elemanının standardı dikkate alınmalıdır.
Ayarlı rayba, belirli bir çap aralığında ayar yapılmasına olanak sağlayan rayba türüdür.
Standart ölçü dışında hassas ayarlama gerektiğinde tercih edilebilir.
Ayarlı raybaların en önemli avantajlarından biri, takımın belirli bir ölçü aralığında ayarlanabilmesidir.
Bu özellik özellikle bakım ve onarım uygulamalarında pratiklik sağlayabilir.
Rayba ve matkap birbirinden farklı amaçlara hizmet eder.
| Özellik | Matkap | Rayba |
|---|---|---|
| Temel görev | Delik açmak | Mevcut deliği hassaslaştırmak |
| Talaş kaldırma | Daha yüksek | Daha düşük |
| Hassasiyet | Genel delik oluşturma | Hassas son işlem |
| Yüzey kalitesi | Uygulamaya bağlı | Genellikle daha düzgün |
| Kullanım sırası | İlk işlem | Son işlem |
| Ön delik | Gerekmez | Gerekir |
Bu nedenle raybayı matkabın alternatifi olarak düşünmek doğru değildir.
Genel işleme sırası:
Matkap → Ön delik → Rayba → Hassas son ölçü
şeklinde olabilir.
Doğru rayba seçimi, elde edilecek delik kalitesini doğrudan etkiler.
Rayba seçerken aşağıdaki kriterleri değerlendirin.
İlk olarak işlenecek deliğin hedef çapı belirlenmelidir.
Örneğin hedef delik:
Ø10 H7
ise kullanılacak raybanın ölçüsü ve toleransı buna uygun olmalıdır.
Ancak yalnızca nominal çapın bilinmesi yeterli değildir.
İstenen tolerans da mutlaka değerlendirilmelidir.
Çelik, paslanmaz çelik, alüminyum, dökme demir ve bronz gibi malzemelerin işlenme karakteristikleri farklıdır.
Bu nedenle rayba seçimi işlenen malzemeye göre yapılmalıdır.
Yanlış takım malzemesi veya geometri seçimi takım ömrünü ve delik kalitesini olumsuz etkileyebilir.
Genel ve ekonomik uygulamalarda HSS raybalar uygun bir seçenek olabilir.
Daha yüksek üretim performansı ve belirli hassas uygulamalarda ise karbür raybalar değerlendirilebilir.
Burada tek bir “en iyi rayba” yoktur.
Doğru rayba = İşleme koşullarına uygun rayba
El ile raybalama yapılacaksa el raybası tercih edilmelidir.
Tezgâh üzerinde kontrollü raybalama yapılacaksa makine raybası kullanılabilir.
CNC uygulamalarında ise takımın bağlama sistemi, salgı ve üretici parametreleri ayrıca değerlendirilmelidir.
Hassas deliklerde tolerans son derece önemlidir.
Örneğin:
H7, H8
gibi tolerans sınıfları farklı sonuçlar ifade eder.
Rayba seçimi yapılırken hedeflenen delik toleransı ve kullanılacak raybanın teknik özellikleri birlikte kontrol edilmelidir.
Raybalar farklı nominal çaplarda üretilir.
Örneğin:
5 mm
6 mm
8 mm
10 mm
12 mm
16 mm
20 mm
gibi ölçüler bulunabilir.
Ancak rayba ölçüsünü yalnızca mevcut deliğin çapına bakarak seçmek doğru değildir.
Raybalama için ön delik çapının, hedef ölçüye göre uygun miktarda talaş bırakacak şekilde hazırlanması gerekir.
Çok küçük ön delik → Fazla talaş → Takım yükü artabilir
Çok büyük ön delik → Yetersiz talaş → İstenen yüzey ve ölçü elde edilemeyebilir
Bu nedenle ön delik ölçüsü, kullanılan raybanın üretici tavsiyelerine göre belirlenmelidir.
Raybalama işleminde temel olarak şu adımlar izlenebilir:
Öncelikle uygun çapta bir delik açılır.
Deliğin içerisinde talaş veya çapak kalmaması sağlanır.
Makine raybasında takımın uygun pens veya tutucuya doğru şekilde bağlanması gerekir.
Devir ve ilerleme değerleri rayba üreticisinin önerilerine göre belirlenmelidir.
Rayba deliğe kontrollü şekilde ilerletilir.
İşlem tamamlandıktan sonra takım kontrollü şekilde geri çekilir.
Raybanın iş parçasında gereksiz şekilde bekletilmesi veya yanlış hareket ettirilmesi yüzey kalitesini etkileyebilir.
Raybalama işleminde uygun soğutma ve yağlama koşulları takım ömrü ve yüzey kalitesi açısından önemli olabilir.
Ancak kullanılacak soğutma yöntemi:
İşlenen malzemeye,
Rayba malzemesine,
Takım üreticisinin tavsiyesine,
Tezgâha
göre belirlenmelidir.
Özellikle hassas raybalama işlemlerinde talaşların delik içerisinde birikmesini önlemek önemlidir.
Raybalamada en sık karşılaşılan problemlerden biri yanlış ön delik çapıdır.
Üretici tavsiyesi dikkate alınmadan belirlenen parametreler takım ömrünü ve yüzey kalitesini olumsuz etkileyebilir.
Raybanın eksen kaçıklığı veya yüksek salgı ile çalışması delik geometrisini olumsuz etkileyebilir.
İşlenen malzemeye uygun olmayan takım kullanılması performans kaybına neden olabilir.
Raybanın kesici ağızları aşındığında elde edilen delik kalitesi ve ölçü hassasiyeti düşebilir.
Raybalama sonrasında istenmeyen izlerin oluşmasının birden fazla nedeni olabilir.
Bunlar:
Yanlış kesme parametreleri,
Uygun olmayan soğutma,
Rayba salgısı,
Aşınmış takım,
Yanlış ön delik,
İş parçasının yetersiz bağlanması,
Yanlış rayba geometrisi
olabilir.
Sorunun kaynağını belirlemek için tüm işleme koşulları birlikte değerlendirilmelidir.
Rayba kırılması genellikle takımın gereğinden fazla yük altında kalması veya işleme koşullarının uygun olmamasıyla ilişkilidir.
Olası nedenler:
Ön deliğin çok küçük olması,
Yanlış ilerleme,
Yanlış devir,
Takımın yanlış bağlanması,
Salgı,
Talaş tahliyesinin yetersiz olması,
İş parçasının hareket etmesi,
Uygun olmayan rayba seçimi
olabilir.
Özellikle küçük çaplı raybalarda takımın aşırı zorlanmaması önemlidir.
Rayba satın alırken yalnızca fiyat karşılaştırması yapmak yerine teknik özellikleri kontrol etmek gerekir.
✔ Rayba çapı
✔ Tolerans
✔ HSS veya karbür olması
✔ El veya makine tipi olması
✔ İşlenecek malzemeye uygunluğu
✔ Ağız geometrisi
✔ Sap ölçüsü
✔ Tezgâh ve takım tutucu uyumluluğu
✔ Üretici kesme parametreleri
Bu özellikler kontrol edilmeden alınan bir rayba, mevcut operasyon için uygun olmayabilir.
Hassas delik işleme operasyonlarında doğru rayba seçimi, yalnızca takım satın almak anlamına gelmez.
İşlenen malzemeye, delik çapına, toleransa ve kullanılacak tezgâha uygun takım seçmek gerekir.
Takım Sanayi'nin Kesici Takımlar ürün grubunda talaşlı imalat operasyonlarında kullanılan farklı takım çözümlerini inceleyebilir, ihtiyacınıza uygun ürünleri karşılaştırabilirsiniz.
Rayba ile birlikte ön delik operasyonunda kullanılacak doğru matkabın seçilmesi de önemlidir.
CNC uygulamalarında ise raybanın tezgâha doğru şekilde bağlanması için uygun takım tutucularının kullanılması gerekir.
Doğru rayba + doğru ön delik + doğru parametreler = daha kontrollü ve kaliteli raybalama.
Raybalama, hassas ölçü elde etmek için yapılan bir son işlem olduğundan takım kalitesi önemlidir.
Kalitesiz veya uygulamaya uygun olmayan bir rayba:
Delik ölçüsünde sapmaya,
Yüzey kalitesinin bozulmasına,
Takım ömrünün azalmasına,
Üretim süresinin uzamasına,
Parça firelerinin artmasına
neden olabilir.
Bu nedenle özellikle seri üretimde rayba seçimi toplam üretim maliyetinin önemli bir parçası haline gelebilir.
Doğru takıma yapılan yatırım yalnızca takım maliyeti üzerinden değil, takım ömrü + üretim süresi + parça kalitesi + fire oranı birlikte değerlendirilerek yapılmalıdır.
Rayba, freze gibi genel amaçlı talaş kaldırma takımı değildir.
Raybanın temel amacı mevcut deliğin hassaslaştırılmasıdır.
Freze ise yüzey, kanal, cep, profil ve çeşitli geometrilerin işlenmesinde kullanılabilir.
Dolayısıyla:
Hassas mevcut delik → Rayba
Kanal/profil/yüzey işleme → Freze
şeklinde temel bir ayrım yapılabilir.
CNC işleme operasyonlarınız için uygun frezeleri incelemek isterseniz:
Rayba nedir? sorusunun en kısa cevabı:
Rayba, önceden açılmış delikleri hassas ölçüye ve daha iyi yüzey kalitesine ulaştırmak için kullanılan kesici takımdır.
Ancak doğru rayba seçimi için yalnızca delik çapını bilmek yeterli değildir.
İşlenen malzeme, hedef tolerans, ön delik çapı, raybanın HSS veya karbür olması, el veya makine tipi olması, takım tutucu, tezgâh ve kesme parametreleri birlikte değerlendirilmelidir.
Genel olarak:
Manuel işlem → El raybası
Tezgâh üzerinde işlem → Makine raybası
Genel amaçlı uygulamalar → HSS rayba
Yüksek performans/hassas uygulamalar → Uygun karbür rayba
Silindirik delik → Silindirik rayba
Konik delik → Konik rayba
Ayarlanabilir ölçü ihtiyacı → Ayarlı rayba
şeklinde bir başlangıç seçimi yapılabilir.
Ancak nihai seçim her zaman üreticinin teknik verileri ve gerçek işleme koşulları doğrultusunda yapılmalıdır.
Hassas delik işleme operasyonlarınız için doğru rayba, matkap, freze ve diğer kesici takımları seçmek istiyorsanız Takım Sanayi ürün kategorilerini inceleyebilir ve operasyonunuza uygun takımı belirleyebilirsiniz.
Rayba, önceden açılmış bir deliği hassas ölçüsüne yaklaştırmak ve iç yüzey kalitesini iyileştirmek amacıyla kullanılan çok ağızlı kesici takımdır.
Rayba; mevcut deliklerin çapını hassaslaştırmak, yüzey kalitesini iyileştirmek ve belirli toleranslara ulaşmaya yardımcı olmak için kullanılır.
Rayba temel olarak sıfırdan delik açmak için kullanılmaz. Genellikle önce matkapla açılan bir ön deliğin hassaslaştırılması için kullanılır.
Matkap temel olarak delik oluşturur. Rayba ise mevcut bir deliğin ölçüsünü ve yüzey kalitesini iyileştirmek için kullanılır.
HSS rayba, yüksek hız çeliğinden üretilen ve farklı metal işleme uygulamalarında kullanılan rayba türüdür.
Karbür rayba, kesici bölümünde karbür kullanılan ve uygun uygulamalarda yüksek aşınma direnci ve hassas işleme performansı sağlayabilen rayba türüdür.
El raybası manuel raybalama için, makine raybası ise tezgâh üzerinde kontrollü raybalama işlemleri için tasarlanır.
Rayba çapı, tolerans, işlenen malzeme, HSS veya karbür olması, el veya makine tipi, takım tutucu ve üretici kesme parametreleri birlikte değerlendirilmelidir.
Yanlış ön delik çapı, yüksek takım yükü, hatalı devir veya ilerleme, takım salgısı, yetersiz talaş tahliyesi ve yanlış rayba seçimi raybanın kırılmasına neden olabilir.
Uygulamaya ve işlenen malzemeye göre uygun soğutma/yağlama yöntemi kullanılabilir. En doğru yöntem takım üreticisinin tavsiyelerine göre belirlenmelidir.
Uygun takım seçildiğinde çelik, paslanmaz çelik, alüminyum, dökme demir ve farklı metal alaşımlarının hassas delik işleme operasyonlarında kullanılabilir.
Paslanmaz çelik için hangi kesici takım kullanılır? Freze, torna ucu ve matkap seçiminden karbür kalite, geometri ve kaplamaya kadar doğru takım seçimini öğrenin.
Alüminyum işlemek için hangi freze kullanılır? 2 ağızlı mı 3 ağızlı mı, hangi helis açısı ve kaplama tercih edilmeli? Doğru freze seçimini öğrenin.
ISO kesici uç kodları nasıl okunur? CNMG, WNMG, CCMT ve TNMG kodlarının anlamı
